BIM简直是室内装修的“杀手”,太完美了!

2021-05-26 09:26BIM

一、装饰施工BIM技术应用点

1.前期策划

1.1 施工模拟:

三维模型及点云数据能够很清晰的反应施工细节和现场情况。我们通过这项技术,预先解决大部分的施工问题,大幅降低后期的返工率和由错误引起的设计变更,并将施工策划的深度提升至下单图水平,策划的成果直接用于材料下单,不但提升了施工精度,也改变了传统的流水施工模式,将工期大大缩短,是目前我们运用BIM技术的核心内容。

某商场项目模拟中庭铝板安装,下单铝板无一返工

基于BIM技术的施工策划改变了传统的施工流程


1.2 碰撞检查:

设计模型与现场数据进行碰撞比对,提前发现施工不合理的部位。

某酒店电梯厅管道与装饰面层碰撞


1.3 管线综合:


装饰施工与机电位置“打架”的问题是工地协调的顽疾,在未施工前先根据所要施工的图纸利用BIM技术进行图纸“预装配”,直观的把设计图纸上的问题全部暴露出来,让施工过程有条不紊。

某酒店标准间水电综合

1.4 与3D打印结合


将虚拟的BIM模型打印成按比例缩小后的实体模型,为业主和设计师展示最直观的效果和建议。


某乐园拱门3D打印成果


1.5 工程量计算


基于BIM模型的算量方式精准可控,很少出现少算、漏算等情况,但装饰面层的造型多样、复杂,算量工作与其他专业相比难度较大,目前也没有很好的软件解决方案。我们针对不同BIM应用的项目研发出全模型算量、局部模型算量、点云模型算量等不同的BIM算量技术,弥补传统算量的不足。


▼ 某样板房项目模型整体导出的工程量清单


▼ 某项目中庭铝板模型导出局部材料工程量清单


▼ 某乐园项目仿溶洞造型通过点云模型进行工程量计算


2.现场管理


2.1 场地临设布置:


进场前期利用BIM模型对现场进行临设布置,能够准确模拟现场,便于安全交底,还可以根据三维模型快速导出临时设施工程量。

▼ 某项目逃生路线图设计

2.2 施工界面划分、现场协调:


利用三维模型对施工界面进行划分、现场协调,更加直观合理,避免施工纠纷。

▼ 幕墙边设备带及窗帘盒处施工界面划分更加直观

图例:

1.装饰施工(隐蔽支架)

2.安装单位施工(隐蔽支架)

3.窗帘与装饰施工交接面,协调好施工顺序

4.安装单位负责(静压箱安装)

5.装饰异形铝板安装,风口安装


2.3 三维放线:


有别于传统的平面放线,通过全站仪进行现场三维空间取点放点,精确的将CAD或三维模型中的点位坐标与施工现场的位置进行转换。全站仪放线精准度高,工作面积广,根本上解决了图纸与现场尺寸的匹配问题(精确到mm级),对于高大空间及复杂造型空间有很好的应用。

利用三维定点技术,直接在施工前期定位出中庭拦河铝板的完成面线,为后期面层安装提供准确依据


2.4 主材下单:


通过数字化施工策划,生成高精度的电子文档直接交付厂家下单,取代现场测量或制作模板等传统下单方式,实现下单过程数字化。后期配合全站仪定点等技术进行放线和安装定位。

▼ 某商场项目BIM下单模型,直接交付厂家下单


2.5 现场手控漫游:


在施工现场用iPad代替纸质图纸,跟随现场的脚步进行同步漫游,随时查看构件的详细信息,测量尺寸等,比纸质图纸的信息更加全面方便。

▼ 某办公楼室内漫游


2.6 质量检测:


借助BIM技术对施工质量进行检测,有着传统靠尺、水平尺等局部人工检测的手段不可比拟的优势,其检测结果更加全面、客观。同时,复杂图形精确定位技术的成熟,使得设计美观有了控制手段以及检验标准。

▼ 某医院地坪质量检测


3.产品化生产

3.1 预制加工 :


通过BIM模型可以获得更加的精确施工尺寸和更加详细的施工细节。将施工对象进行分解,导出每个构件的尺寸进行后场批量加工。

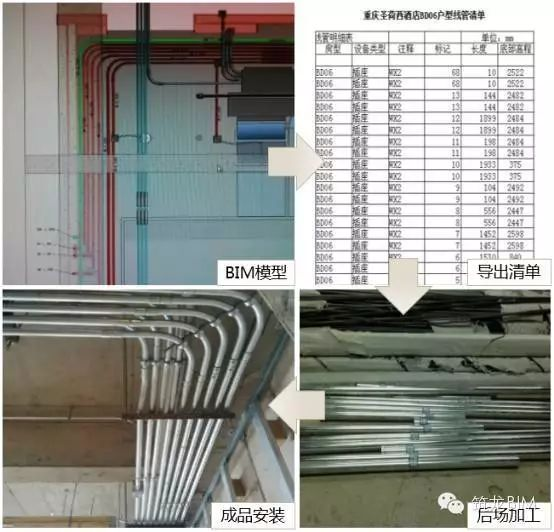

▼ 某工程水电线管预制加工


3.2 二维码标签 :


通过二维码记录下主要施工构件的信息,包括采购、仓储、运输、加工、组装、进场、现场管理、安装等,由扫码枪将产品状态关联到BIM模型上,方便管理。

▼ 某项目GRG产品二维码和质量条形码,通过扫码可清楚反应产品的厂家、安装位置和质量状态等信息


3.3 与数控加工机床的结合 :


将BIM模型中构件的精确尺寸信息提供给数控机床等加工设备,实现自动化加工。


▼ 某项目中庭拦河模型导入数控机床,制作模具


二、装饰BIM技术应用工程项目

1.南京青奥中心

青奥中心是装饰行业首次使用“三维数字化施工技术”的项目,该技术获得了中国装饰协会“2014年度十大科技创新奖”。通过三维扫描、逆向建模等技术解决了图纸与现场尺寸不匹配的问题,将大空间异型构件的下单尺寸、质量偏差控制在毫米级别,极大的保证了施工效果。

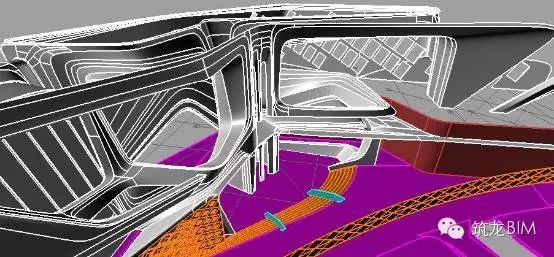

▼ 犀牛模型

▼ 完工效果


2.上海中心大厦

在本项目的施工策划阶段,我们将每个标准层的标准化构件如架空地板、轻钢龙骨吊顶等进行分类、整合,利用其模块化和参数化特点简化了大部分区域的建模工作,并配合施工管理进行单元化定制和工厂加工,提升了装饰施工的工业化生产率。

▼ 办公区域模块化示意图


3.新疆人民会堂改造工程

项目部在不到半年时间内高质量完成会堂的拆改工作,归功于基于BIM技术的精准施工策划和各专业的高效配合。

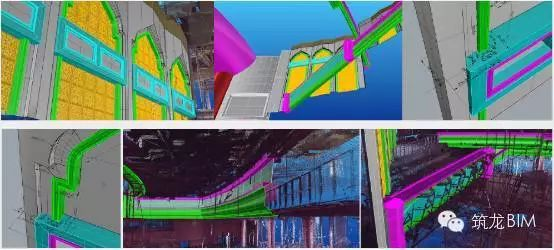

▼ 利用点云数据详细记录设施情况,为业主提供第一手资料


▼ 利用BIM模型结合现场情况精准策划


▼ 管线综合,体现以装饰为中心的协调能力

▼ 完工效果


4.北京104大厦

大厦中的“魔豆”造型是整个建筑的亮点,体现了设计师“无限成长”的创意。而在施工前期,设计方只提供了设计概念图以及平立剖少量图纸, 并且存在施工图与现场严重不符的现象。项目部利用BIM手段对楼梯造型进行建模处理,结合三维扫描数据进行前期策划,将深化、下单、安装、质量验收等工作一气呵成,不但保证品质,也将工期大大缩短。

▼ 北京104大厦“魔豆”楼梯


三、结语

通过几年来不断积累的实践经验和努力探索,我们逐渐形成了一套较为完善的装饰BIM施工体系为工程项目服务。在业主主导BIM使用的同时,我们积极自主地在项目中使用BIM技术,并切实感受到了此项技术带来的品质和效益的提升,这也让我们装饰企业更加坚定了使用BIM的决心和方向。
